디지털 카메라의 자동 초점 방식(2022, 고3, 4월)

사진: Unsplash 의 Kristina Tamašauskaitė





디지털 카메라에는 피사체를 선명하게 촬영하기 위해 초점을 자동으로 맞추는 자동 초점 방식이 활용되고 있다. 자동 초점 방식은 일반적으로 ㉠ 피사체로부터 반사되는 빛을 활용하여 초점을 맞추는데, 자동 초점 방식에는 대표적으로 대비 검출 방식과 위상차 검출 방식이 있다.



대비 검출 방식은 촬영 렌즈를 ⓐ 통해 들어온 빛을 피사체의 상이 맺히는 이미지 센서로 바로 보내 이미지 센서에서 초점을 직접 검출한다. 이 방식은 피사체로부터 반사되어 들어오는 빛들의 밝기 차이인 빛의 대비를 분석하는 원리를 이용한다. 빛의 대비가 클수록 이미지 센서에 맺히는 상이 선명해져 초점이 정 확하게 맞게 된다. 이런 원리를 활용해 대비 검출 방식에서는 빛의 대비가 최대치가 되는 지점을 파악하기 위해 촬영 렌즈를 앞뒤로 반복적으로 움직이면서 이미지 센서에 맺힌 상을 분석한다. 이 방식은 촬영 렌즈가 반복적으로 움직여야 하므로 초점을 맞추는 속도가 상대적으로 느려 빠르게 움직이는 피사체를 촬영할 때는 초점을 맞추기 힘들다. 하지만 별도의 센서에서 초 점을 검출하지 않고 상이 맺히는 이미지 센서에서 직접 초점을 검출하기 때문에 초점의 정확도가 높으며 오류의 가능성이 낮다.



위상차 검출 방식은 상이 맺히는 이미지 센서가 직접 초점을 검출하지 않고 AF 센서에서 초점을 검출한다. 이 방식은 AF 센서에 맺히는 빛의 위치 차이인 위상차를 분석하는 원리를 이용한다. 위상차 검출 방식을 활용하여 초점을 맞추는 과정은 일반적으로 다음과 같이 진행된다. 우선 피사체로부터 반사된 빛 은 촬영 렌즈를 통해 들어와, 주 반사 거울에서 반사되거나 주 반사 거울을 통과하게 된다. 주 반사 거울에서 반사된 빛은 뷰파인더로 보내져 촬영자가 피사체를 눈으로 확인할 수 있게 해 준다. 한편 주 반사 거울을 통과한 빛은 보조 반사 거울에서 반사되어 한 쌍의 마이크로 렌즈를 통과하면서 분리되고 각각의 AF 센서에 도달하게 된다. 이때 AF 센서에서는 광학적으로 이미 결정되어 있는 위상차 기준값과, 새롭게 측정한 위상차 값을 비교하여 초점이 맞았는지를 판단하게 된다.

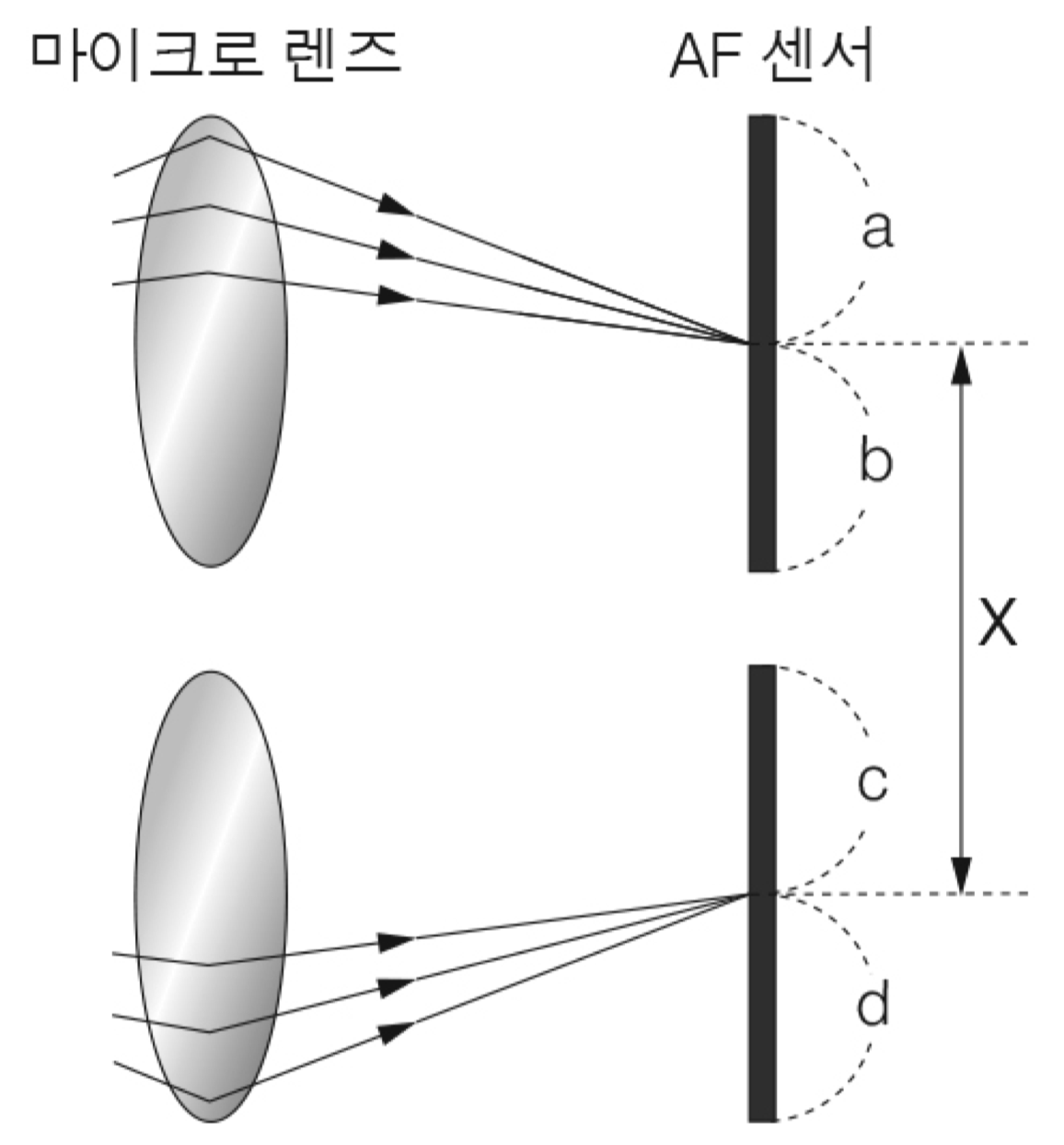

<그릠>



<그림>과 같이 한 쌍의 마이크로 렌즈를 지난 빛들이 각각의 AF 센서 표면의 한 점에서 수렴되면, 이 두 점 사이의 간격인 위상차 값 X가 광학적으로 이미 결정되어 있는 위상차 기준값과 일치하게 되어 AF 센서는 초점이 맞았다고 판단한다. 하지만 <그림>의 상황과 달리 마이크로 렌즈를 지난 빛들이 AF 센서에 도달하기 전에 수렴하게 되면 빛들은 각각 AF 센서의 b 영역과 c 영역에 퍼져서 도달한다. 이 경우 측정된 위상차 값은 정해진 위상차 기준값보다 작아지기 때문에 초점을 맞추기 위해 촬영 렌즈를 뒤로 이동시킨다. 반대로 마이크로 렌즈를 지난 빛들이 AF 센서에 도달할 때까지 수렴하지 못하게 되면 빛들은 각각 AF 센서의 a 영역과 d 영역에 퍼져서 도달한다. 이 경우 측정 된 위상차 값은 정해진 위상차 기준값보다 커지기 때문에 초점을 맞추기 위해 촬영 렌즈를 앞으로 이동시킨다. 이 방식은 AF 센서에서 초점을 검출하여 촬영 렌즈를 한 번만 이동시키기 때문에 초점을 맞추는 속도가 상대적으로 빠르다.





@ 2022학년도 4월 고3 전국연합학력평가 14~17번.

(출전) 바바라 런던 외, ｢사진｣
