결정화 공정(2023, 고3, 3월)

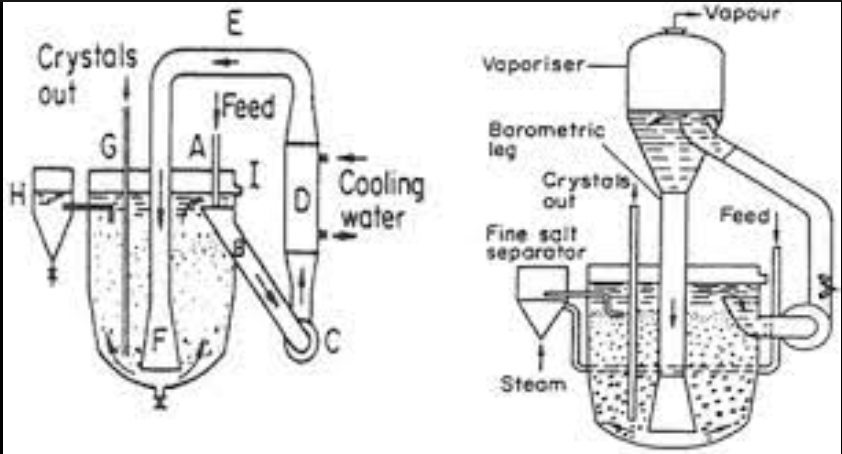

이미지 출처: 이광순, 방유경, 「결정화 공정 기술」(2007)







용해도는 일정한 온도에서 일정한 양의 용매에 최대로 녹을 수 있는 용질의 양으로, 보통 용매 100g에 녹을 수 있는 용질의 질량이다. 혼합물의 과포화 상태는 용질이 용해도 이상으로 녹아 있는 상태인데, 과포화 상태의 혼합물은 포화 상태로 돌아가려는 경향이 있다. 결정화는 포화 상태의 혼합물이 과포화 상태가 되어 용질이 고체 입자로 석출되는 것으로 결정화 공정을 거치면 입도*가 작은 고체 입자를 얻을 수 있다. 이러한 결정화 공정은 약물의 생체 흡수율을 높여야 하는 제약 분야 등에서 사용된다.

결정화 공정에서는 초임계 유체를 쓰는 경우가 많다. 물질은 임계 온도와 임계 압력 이상에서 초임계 상태로 존재한다. 임계 온도는 어떤 물질이 액체로 존재할 수 있는 최고 온도이고, 임계 압력은 어떤 물질이 기체로 존재할 수 있는 최대 압력이다. 온도와 압력이 임계 온도와 임계 압력 이상일 때 물질은 액체도 아니고 기체도 아닌 초임계 상태로 존재한다. 초임계 상태에서 물질의 분자 간 거리는 그 물질이 기체일 때보다는 가깝지만 액체일 때만큼 가깝지는 않다. 물질이 액체일 때보다는 초임계 상태거나 기체일 때 용질이나 용매가 더 자유롭게 이동할 수 있다. 또한 초임계 유체에 가해지는 압력을 높이면 밀도가 높아져 더 많은 양의 용질을 녹일 수 있어 초임계 유체를 이용한 결정화 공정에서는 고체 입자의 입도를 조절할 수 있다.

GAS 공정에서는 초임계 이산화 탄소를 반용매로 사용하여 ㉠ 혼합물에 녹아 있는 용질을 작은 입도의 고체로 석출하는 경우가 많다. 반용매는 용질을 녹이지 않고 용매와는 잘 섞이는 물질로, 반용매를 혼합물에 첨가하면 반용매는 용매와 섞이고 용질은 고체 입자로 석출된다. GAS 공정에서는 결정화하려는 물질을 액체 용매에 녹여서 혼합물을 만들고 용기에 적당량 채운 뒤 용기를 밀폐한다. 이후 용기의 온도와 압력을 이산화 탄소와 액체 용매의 임계 온도와 임계 압력의 사이에 맞추고 초임계 이산화 탄소를 용기에 주입한다. 그러면 혼합물이 과포화 상태가 되고 녹아 있던 용질은 고체 입자로 석출된다. 반용매가 용매와 섞이면서 포화될 수 있는 용질의 양이 줄어드는 것이다. 석출되는 용질의 양은 처음에 채운 혼합물의 양이 같다면 그 농도에 의해 정해진다.

결정화 공정에서 고체 입자를 석출할 때는 우선 일정한 수의 용질 분자가 모여서 집합체를 이루어 결정핵이 생성되어야 한다. 혼합물의 농도가 높을수록 결정핵을 만들 수 있는 용질 분자의 수가 많아 결정핵이 많이 생긴다. 결정핵이 많이 생성되면 하나의 결정핵에 모일 수 있는 용질 분자의 수가 적어져서 고체 입자의 크기는 작아지게 된다.

한편 초임계 이산화 탄소를 용매로 사용하는 결정화 공정도 있다. RESS 공정에서는 결정화하려는 물질과 초임계 이산화 탄소가 섞인 ㉡ 혼합물을 고압의 용기에서 대기압을 유지하는 용기로 분사한다. 분사 직후 초임계 이산화 탄소는 빠르게 압력이 내려가고 기체로 변화하는 과정에서 용질이 고체 입자로 석출된다. 이때 혼합물에서 결정핵이 생성되는데, 석출되는 고체 입자의 입도가 정해지는 원리는 GAS 공정과 동일하다.

GAS 공정과 RESS 공정 등의 결정화 공정에서는 이산화 탄소가 주로 쓰인다. 이산화 탄소는 임계 온도가 상온과 큰 차이가 없어 온도를 조금만 올리고 압력을 올리면 쉽게 초임계 상태로 만들 수 있기 때문이다. 초임계 이산화 탄소를 이용하면 압력을 조절하여 석출되는 고체 입자의 입도를 작게 만들 수 있을 뿐 아니라 그 자체로 독성이 없어서 안전성 문제에서도 자유롭다.

* 입도 : 입자 하나하나의 평균 지름.





@ 2023학년도 3월 고3 전국연합학력평가 14~17번

(출전) 이윤우, 『초임계 유체를 이용한 입자 제조』
